Домашний кинозал "Home CinemaScope"

  • Описание

      Выделенный кинозал 45 м² в цокольном этаже загородного дома: baffle wall, акустика Procella за перфорированным экраном 3,5 м, суммарно 3000 Вт усиления.

      Задача и распределение работ
      На объект нас пригласили дизайнеры интерьера, которые вели дом. Под кинозал отводилось помещение 45 м² в цокольном этаже — выделенная комната, не совмещённая ни с чем.

      Работы разделили: звукоизоляцию и отделку выполняла сторонняя подрядная организация, мы отвечали за проектирование системы, поставку оборудования, монтаж и пусконаладку. Такая схема требует точной стыковки на этапе черновых работ: подрядчик строит конструктив по нашим размерам, и ошибка в пять сантиметров в глубине ниши означает, что акустика не встанет.

      Baffle wall
      Фронтальная стена спроектирована как baffle wall — акустический экран во всю ширину помещения, в который заподлицо встроены каналы фронтальной сцены. Это решение кинотеатрального класса, а не бытового: акустика работает в общей жёсткой плоскости, без дифракции на корпусах, а всё пространство за стеной становится частью акустического оформления. Сабвуферы встроены в ту же плоскость под экраном, поэтому в зале нет ни одного отдельно стоящего корпуса — вся фронтальная сцена собрана в единой жёсткой стене.

      За экраном стоят три Procella P815 — левый, центральный, правый. Экран Screen Research шириной 3,5 метра, формат 2.35:1, перфорированное полотно: звук проходит сквозь него, поэтому диалоги идут точно из центра кадра, а не из-под экрана и не сбоку. Каналы surround — Procella P8, низкочастотное звено — два сабвуфера Procella P18 с восемнадцатидюймовыми динамиками. Это кинотеатральный класс низа: такие сабвуферы ставят в коммерческие залы, и в комнате 45 м² они работают с большим запасом, без напряжения на пиках. Всего девять акустических систем, конфигурация семиканальная.

      Усиление и обработка
      АВ-процессор ADA THX Ultra2, усилители мощности ATI суммарной мощностью 3000 Вт. Такой запас нужен не для громкости, а для запаса по пикам: в кинематографическом материале динамический диапазон доходит до 20 дБ между диалогом и взрывом, и усилитель, работающий на пределе, ограничивает именно эти пики — самое интересное в фонограмме.

      Караоке, в которое можно петь в полную силу
      Караоке-система Art System AST работает через основную акустику зала — и это тот редкий случай, когда так делать можно. У Procella рупорный компрессионный твитер, конструкция профессиональная, рассчитанная на длительную работу с высоким уровнем: она спокойно переносит вокал с микрофона, от которого бытовые купольные твитеры выходят из строя.

      В большинстве проектов под караоке приходится ставить отдельную акустику: так сделано в «Starlight» и в «Alice Copper». Здесь отдельная система не потребовалась — её роль взяли на себя те же колонки, что играют кино.

      Рэк: поворотно-выкатной шкаф с вытяжкой
      Всё оборудование стоит справа от экрана в рэковой стойке Middle Atlantic SRSR. Конструкция поворотно-выкатная: шкаф выезжает и разворачивается, открывая доступ к задней части всех аппаратов сразу. В кинозале, где стены собраны в акустический конструктив и разбирать их нельзя, это единственный способ обслуживать систему.

      К стойке подведён отдельный канал вытяжной вентиляции. Усилители на 3000 Вт выделяют серьёзное тепло, и в закрытом шкафу без отвода воздуха оно сокращает срок жизни электроники.

      Изображение, свет, кресла
      Проектор Sony 4K. Шесть групп сценарного освещения на Lutron. Кресла Cineak Ferrier. Управление — RTI: пульт в зале и настенный планшет на входе, чтобы включать систему при входе, не разыскивая пульт.

      Результат
      Выделенный кинозал на 45 м² с фронтальной сценой кинотеатрального типа, в котором одинаково корректно работают кино и караоке. Система обслуживается без вскрытия отделки.

      Бюджет проекта — 8 млн ₽.

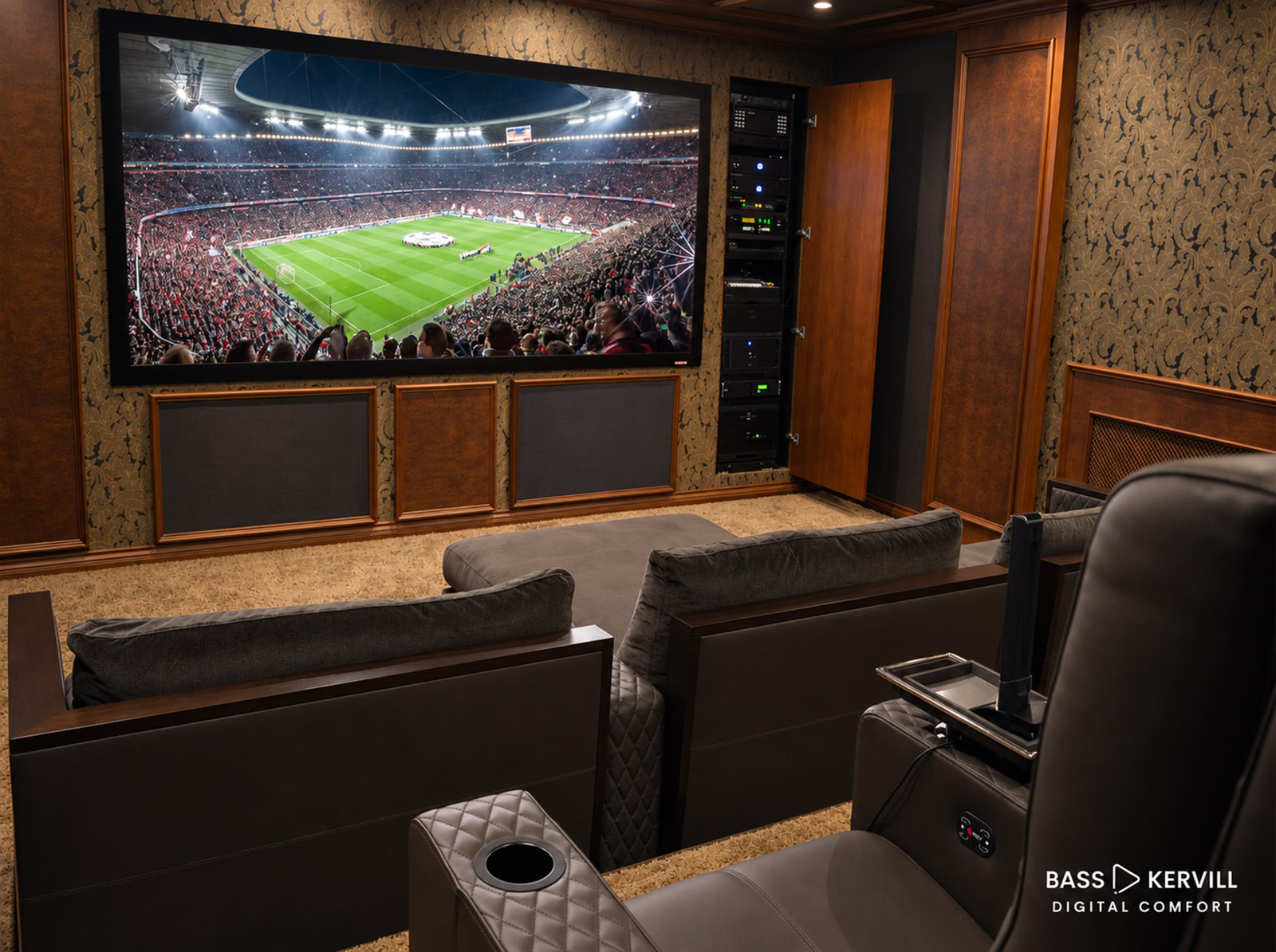

  • Фронтальная стена кинозала Home CinemaScope: перфорированный экран Screen Research 3,5 м и baffle wall с акустикой Procella
  • Сабвуферы Procella P18 в конструкции baffle wall под перфорированным экраном кинозала Home CinemaScope

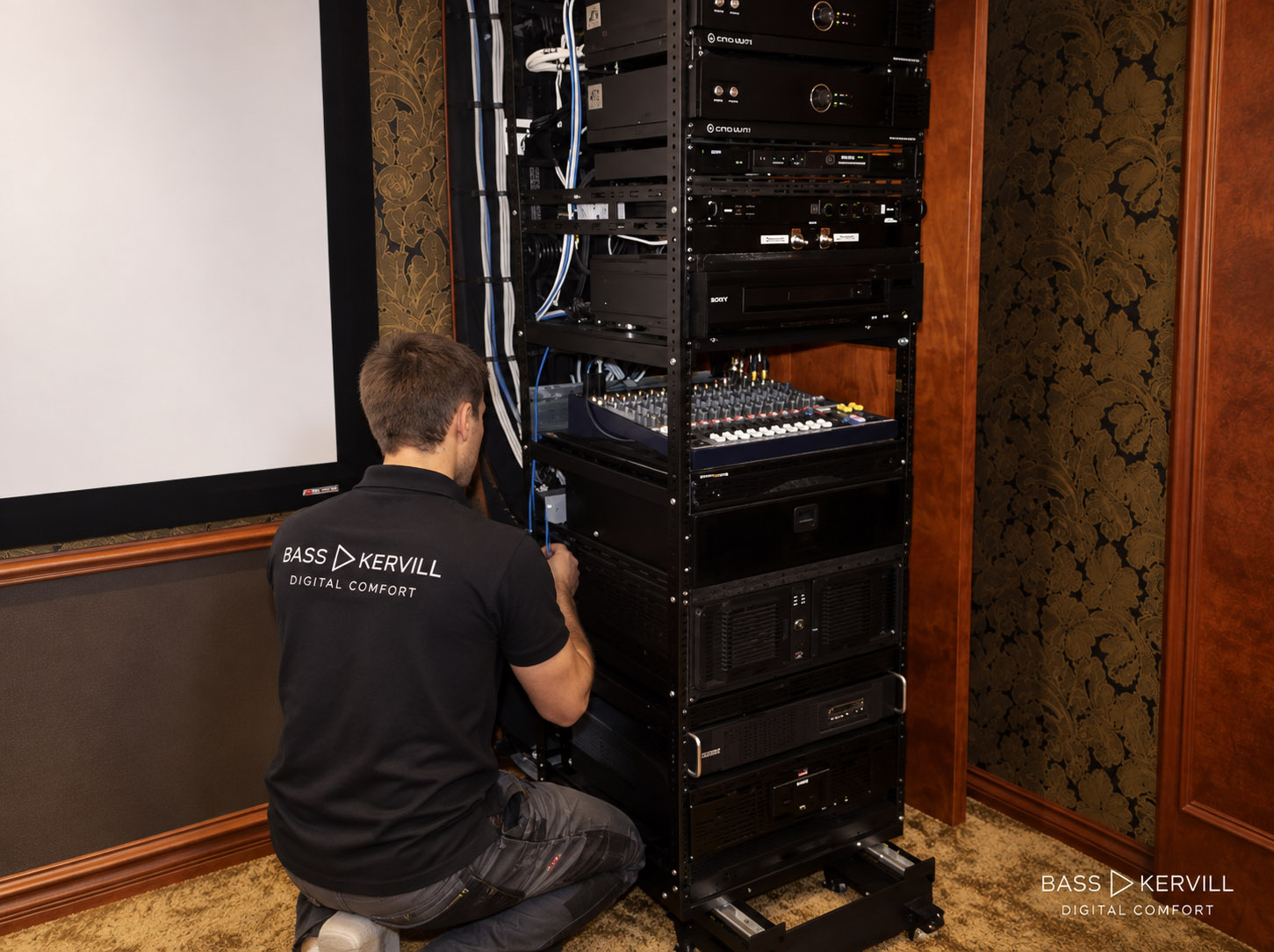

  • Монтаж оборудования в рэковой стойке Middle Atlantic в кинозале Home CinemaScope

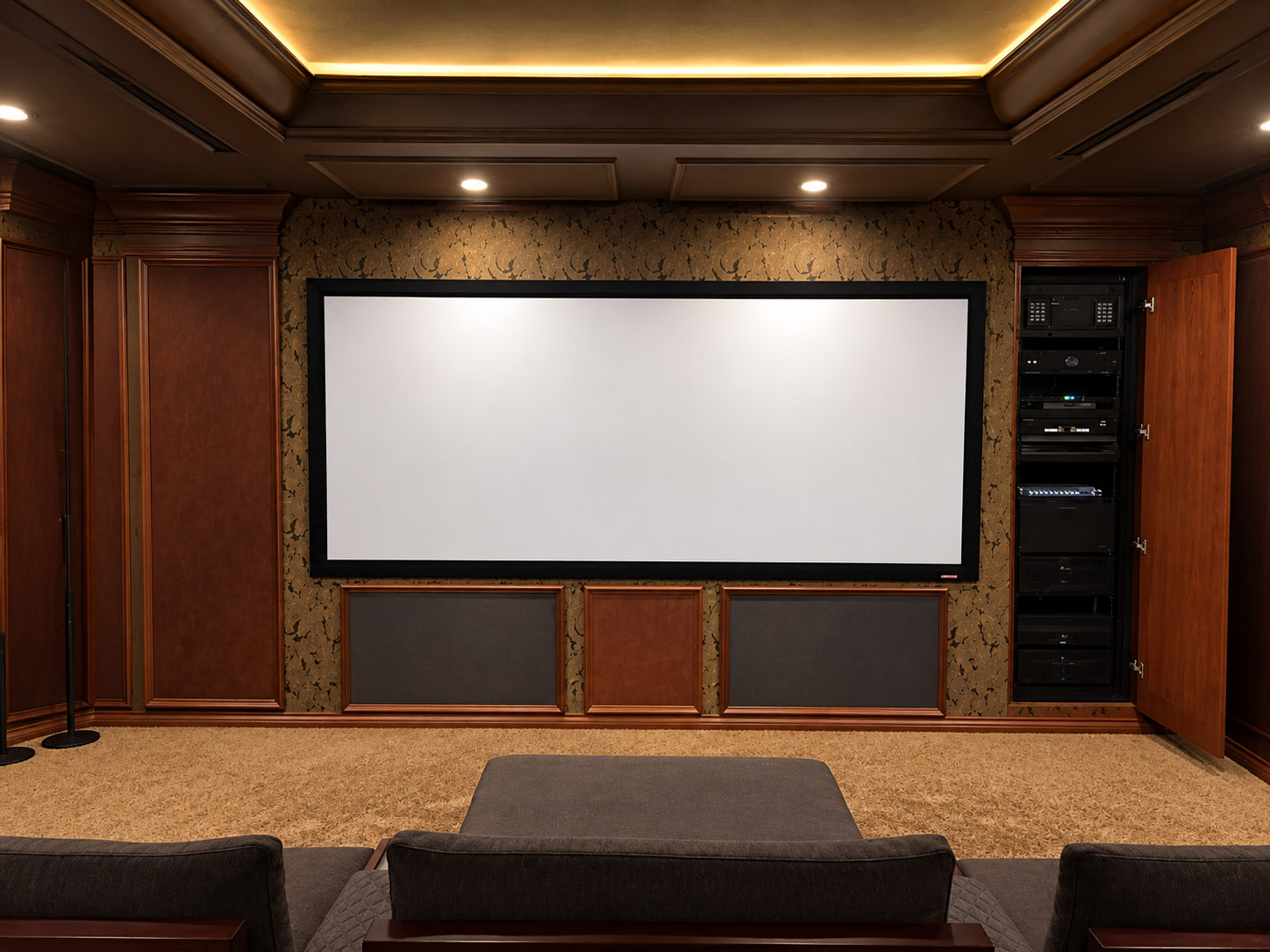

  • Перфорированный экран Screen Research 3,5 м и baffle wall в кинозале Home CinemaScope

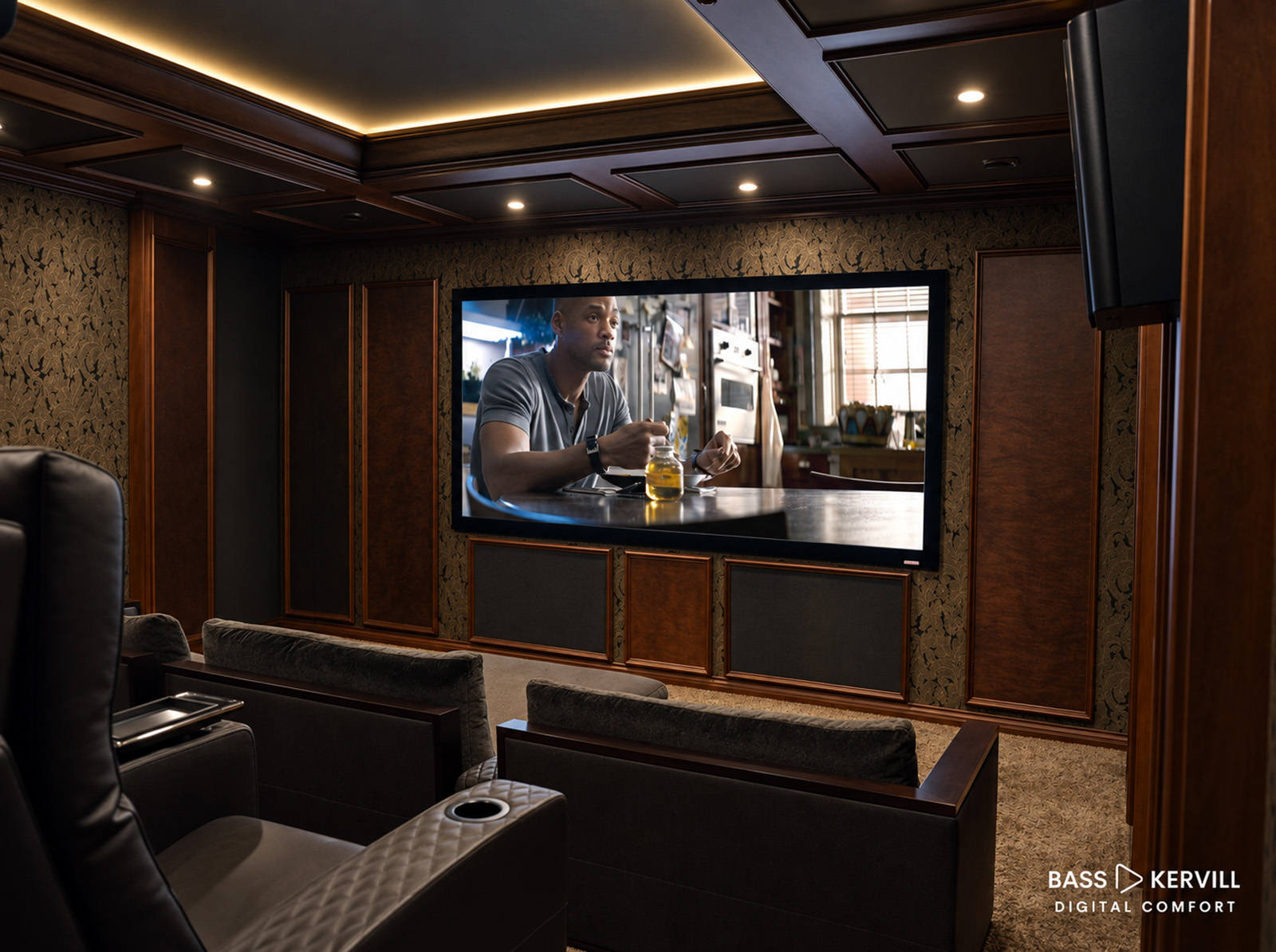

  • Домашний кинозал 7.2: экран 3,5 метра, за полотном — акустика Procella P815

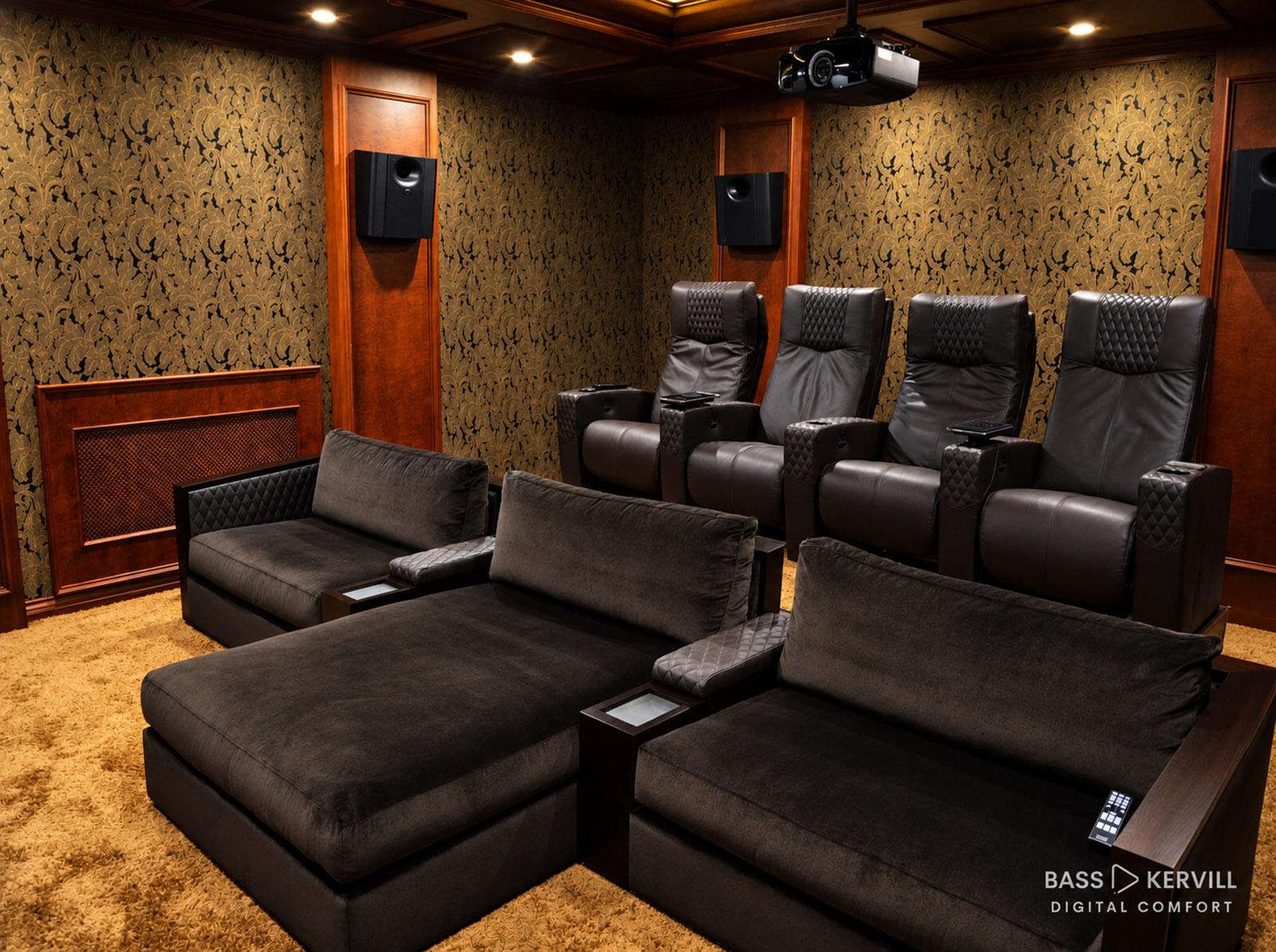

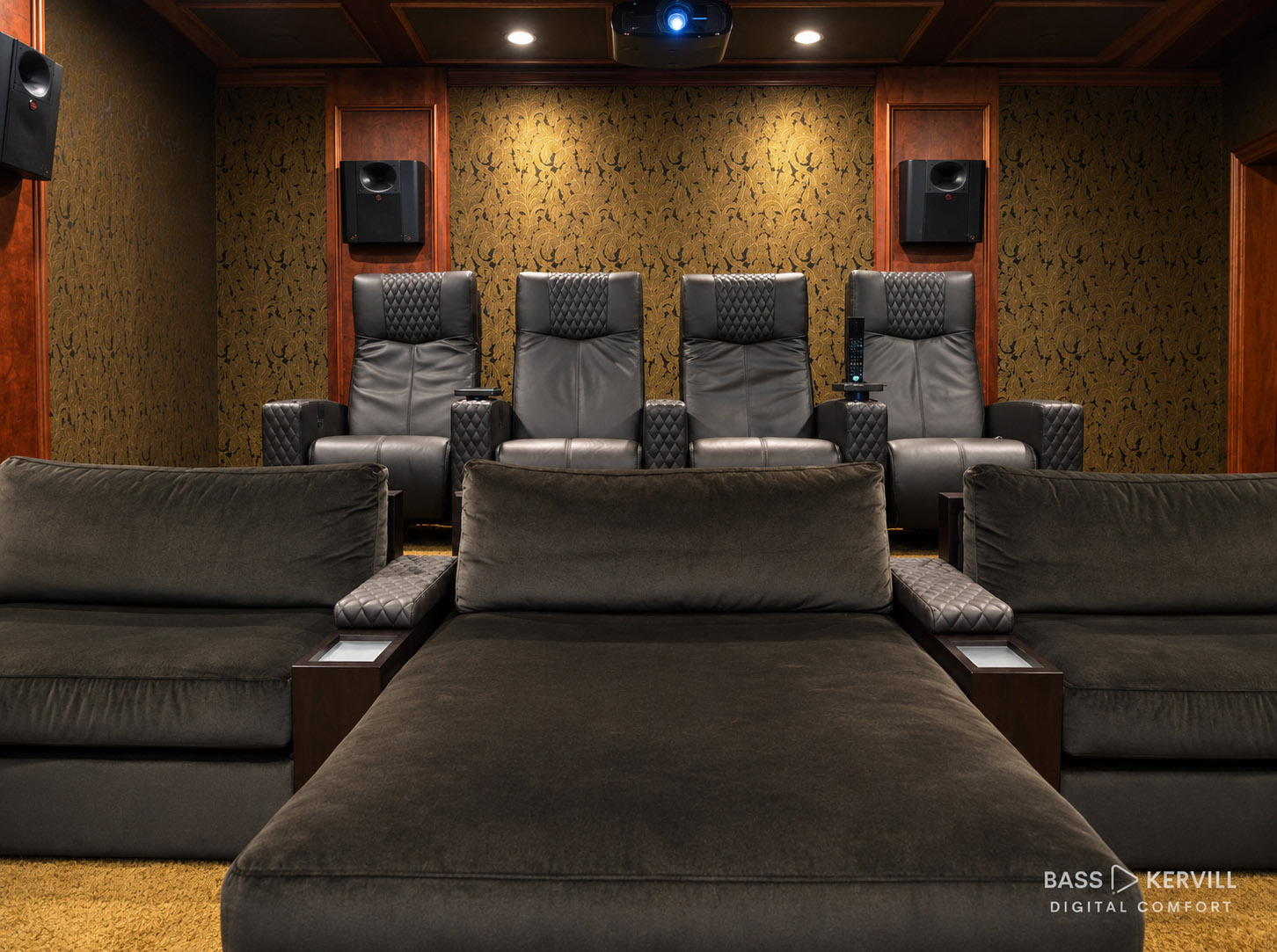

  • Домашний кинозал на 45 м² с двумя рядами кресел Cineak Ferrier

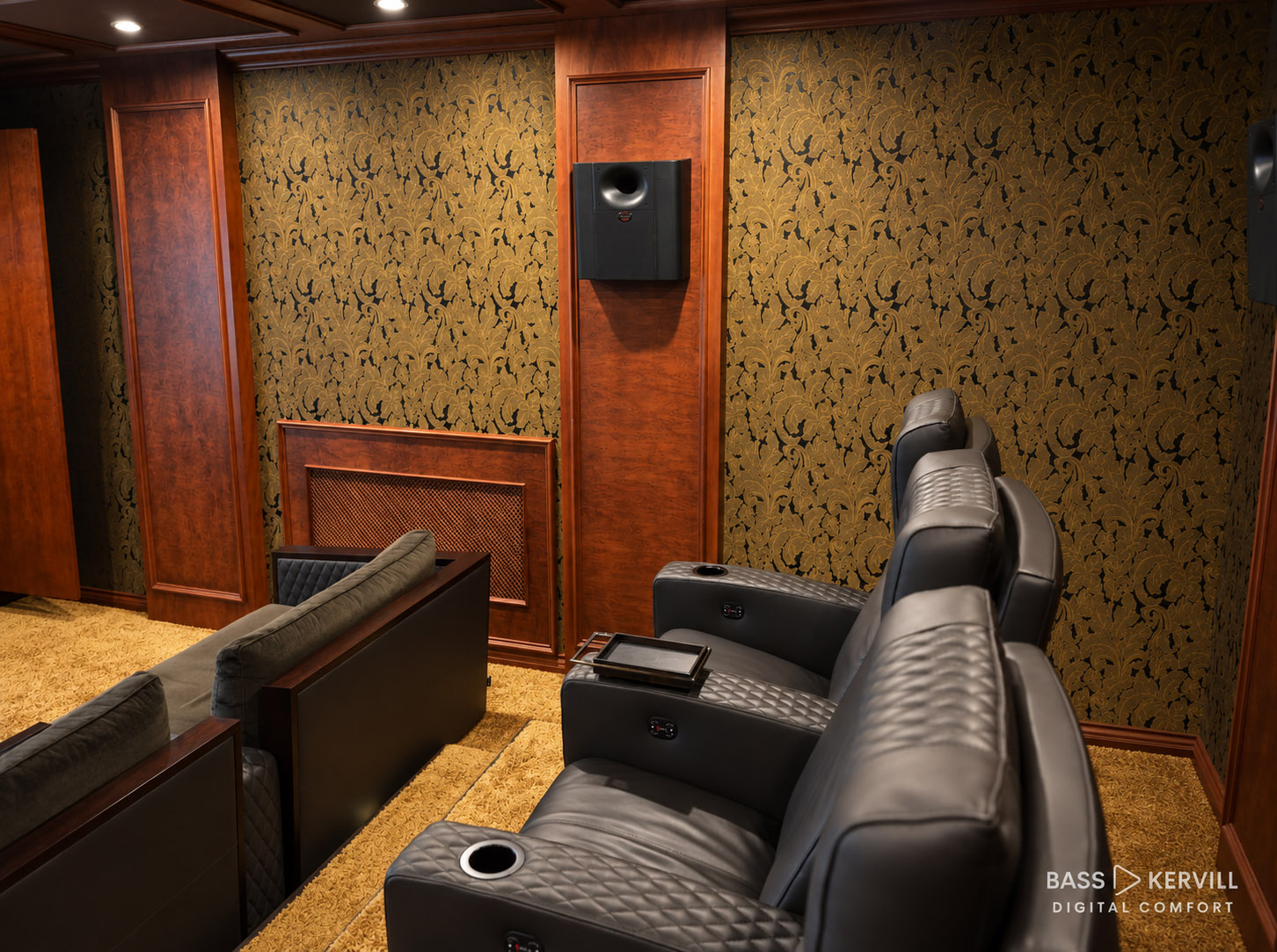

  • Зрительские места домашнего кинозала 45 м² в цокольном этаже загородного дома
  • Кинозал Home CinemaScope: акустика Procella на боковых стенах и перфорированный экран

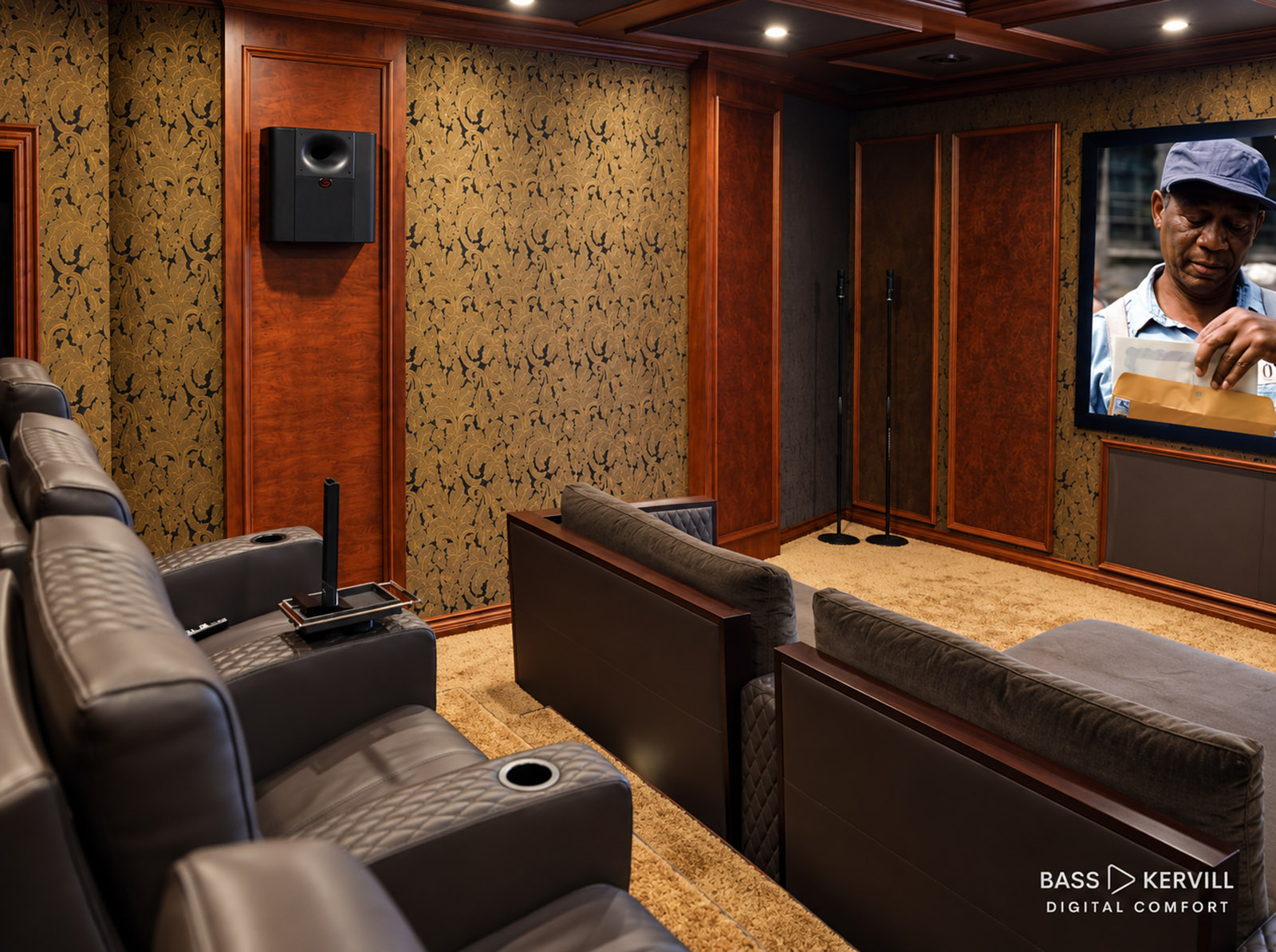

  • Домашний кинозал Home CinemaScope: кресла Cineak Ferrier и каналы surround Procella на стенах
  • Объект - Домашний кинозал "Home CinemaScope"
  • Год - 2015
  • Бюджет - 8 млн ₽.
  • Состав системы:

      • Загородный дом, выделенный кинозал 45 м² в цокольном этаже
      • Семиканальная система, 9 акустических систем Procella Audio, включая 2 сабвуфера
      • Фронтальные и центральный каналы Procella P815 — 3 шт., в конструкции baffle wall
      • Каналы surround Procella P8
      • Сабвуферы Procella P18 — 2 шт., динамики 18″
      • Экран Screen Research, перфорированное полотно, ширина 3,5 м, формат 2.35:1
      • Проектор Sony 4K
      • AV-процессор ADA THX Ultra2
      • Усилители мощности ATI, суммарная мощность 3000 Вт
      • Караоке-система Art System AST с ежеквартальным обновлением песен
      • Поворотно-выкатная рэковая стойка Middle Atlantic SRSR с отдельным каналом вытяжной вентиляции
      • Консоли электропитания Oehlbach, источник бесперебойного питания FCI
      • 6 групп автоматизированного сценарного освещения Lutron
      • Система управления RTI: пульт и настенный планшет на входе в зал
      • Кресла Cineak Ferrier
      • Приточно-вытяжная вентиляция и кондиционирование
      • Звукоизоляция, акустическая подготовка и отделка помещения выполнены сторонней подрядной организацией
      • Наши работы: проектирование системы, поставка оборудования, монтаж, пусконаладка
      • Источники: 4K Blu-ray, Netflix, IVI, AMEDIATEKA, Okko, Apple TV, USB, караоке
