Проектирование домашних кинозалов
Проект домашнего кинозала: 50 листов рабочей документации за 7 дней
Полный комплект чертежей для строителей, электриков и монтажников: расстановка оборудования, звукоизоляция, подиум, кабельные трассы, ведомости материалов. Распечатали — отдали на объект — построили без переделок.

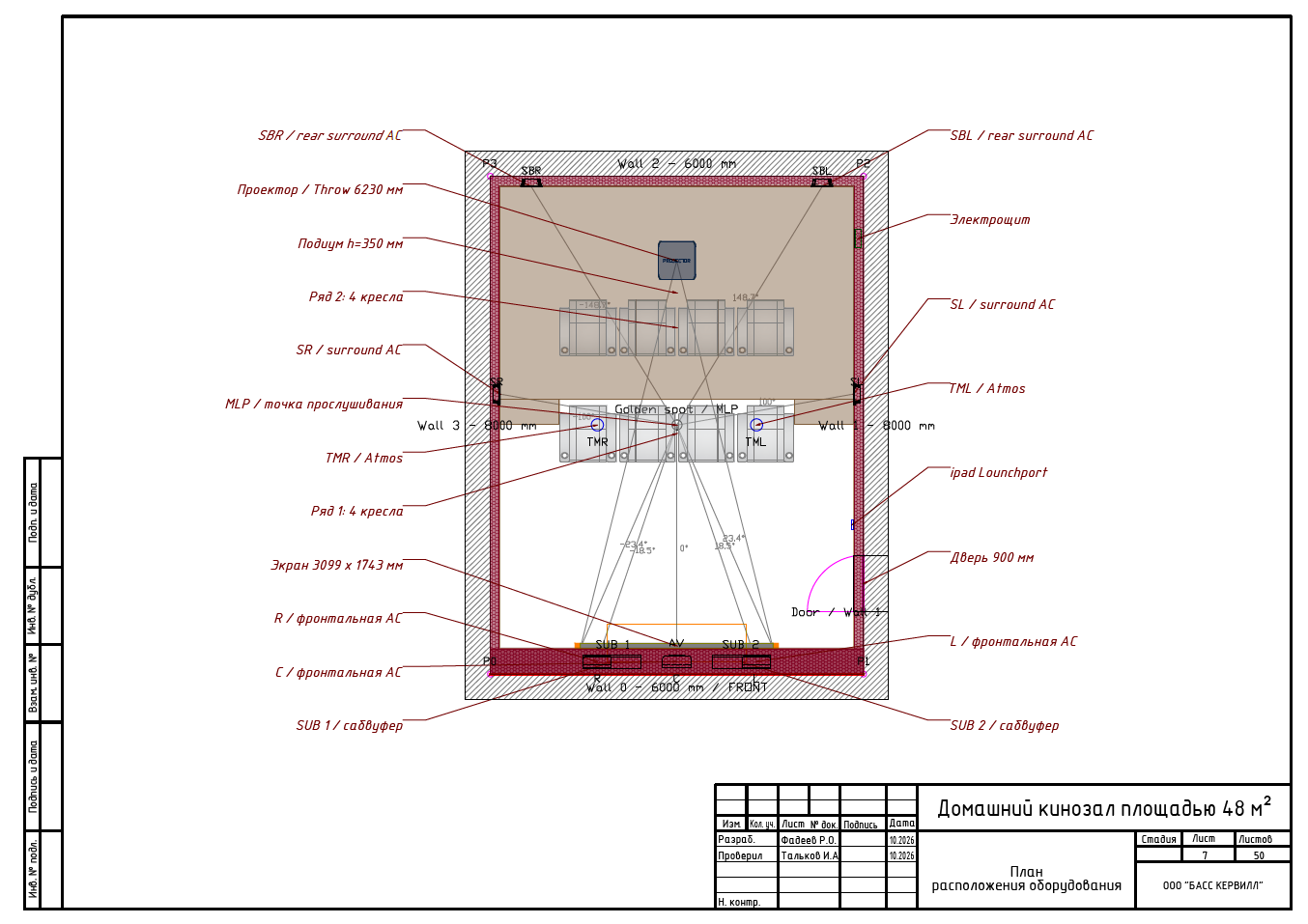

Лист 7 · План расположения оборудования
50листов в комплекте
7 днейот обмера до передачи
22листа — только звукоизоляция
с 2007строим кинозалы под ключ
Без проекта
Кинозал без рабочего проекта переделывают дважды
01
Звукоизоляцию собрали «по месту»
А потом оказалось, что ниши под фронтальные колонки и сабвуферы не совпадают с экраном. Каркас разбирают.
02
Кабель проложили не туда
Электрики вывели линии «как обычно», без учёта точки прослушивания и проектора. Стены вскрывают после отделки.
03
Материалы закупали трижды
Без ведомости никто не знает, сколько нужно мембраны, гипсокартона и виброподвесов. Докупают по ходу, сроки едут.
Состав проекта
Что входит в 50 листов
Каждый лист — под конкретное помещение: ваши размеры, ваше оборудование, ваши кресла. Это рабочая документация для стройки, а не схема подключения.
6
Общая часть
Содержание, визуализации фронтальной и тыльной стены, техническое задание, пояснительные записки по акустике и экрану
6
Расстановка оборудования
План зала и развёртки всех четырёх стен с отметками: колонки, сабвуферы, экран, проектор, кресла, щит, выключатели; потолок со светильниками
22
Звукоизоляция
Каркас стен и потолка, размеры ниш под акустику, слои мембраны и ГКЛ, конструктив, аксонометрия узла ниши
1
Подиум
Аксонометрия подиума под второй ряд кресел с высотами
8
Кабельные сети и силовые линии
Вводные коммуникации, трассы акустического кабеля, HDMI, сабвуферов, UTP, силовые линии с указанием марки и сечения
1
Вентиляция и кондиционирование
Точки и вводные для смежников: где нужны приток, вытяжка, отвод тепла от оборудования
6
Ведомости и спецификации
Кабельный журнал, ведомость выключателей, ведомости материалов звукоизоляции и подиума, спецификация оборудования
Главное в проекте
22листа только на звукоизоляцию
Самая дорогая ошибка в кинозале — звукоизоляция, которую нельзя переделать без демонтажа отделки. Поэтому в проекте каждая стена и потолок расписаны отдельно: каркас, ниши под акустику с размерами, слои, узлы примыканий. И сразу посчитано, сколько материала покупать.

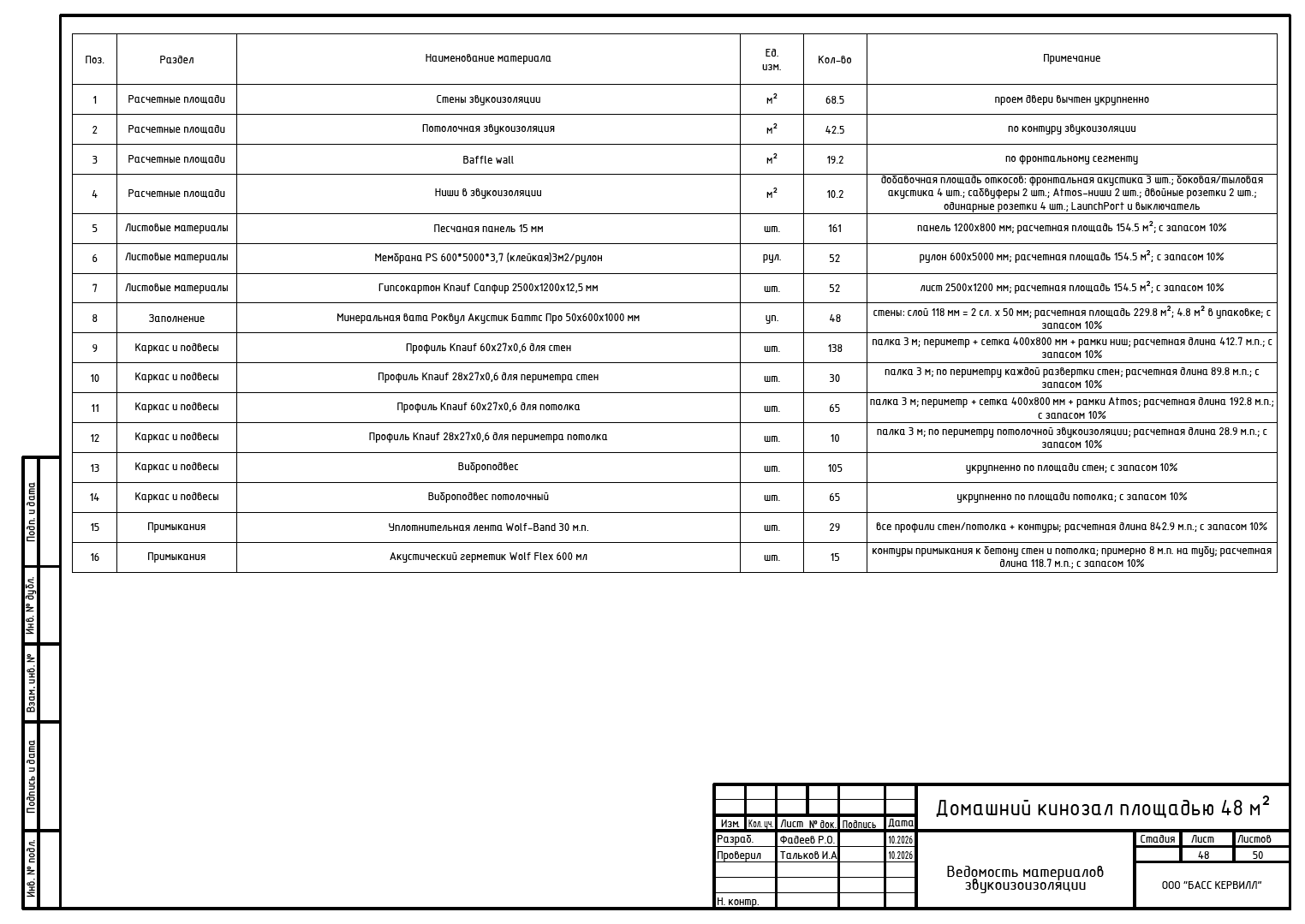

| Пример ведомости · зал 48 м² | Кол-во |
|---|---|
| Площадь звукоизоляции стен | 68,5 м² |
| Площадь звукоизоляции потолка | 42,5 м² |
| Песчаная панель 15 мм, 1200×800 | 161 шт. |
| Мембрана 3,7 мм, рулон 600×5000 | 52 рул. |
| ГКЛ Knauf Сапфир 12,5 мм | 52 л. |
| Профиль 60×27 для стен и потолка | 203 шт. |
| Виброподвесы | 170 шт. |
| Уплотнительная лента, 30 м | 29 шт. |
Все количества — с запасом 10%. Ведомость отдаётся в Excel: можно сразу отправлять поставщику.
Как выглядят листы
Реальные листы рабочего проекта
Лист 2

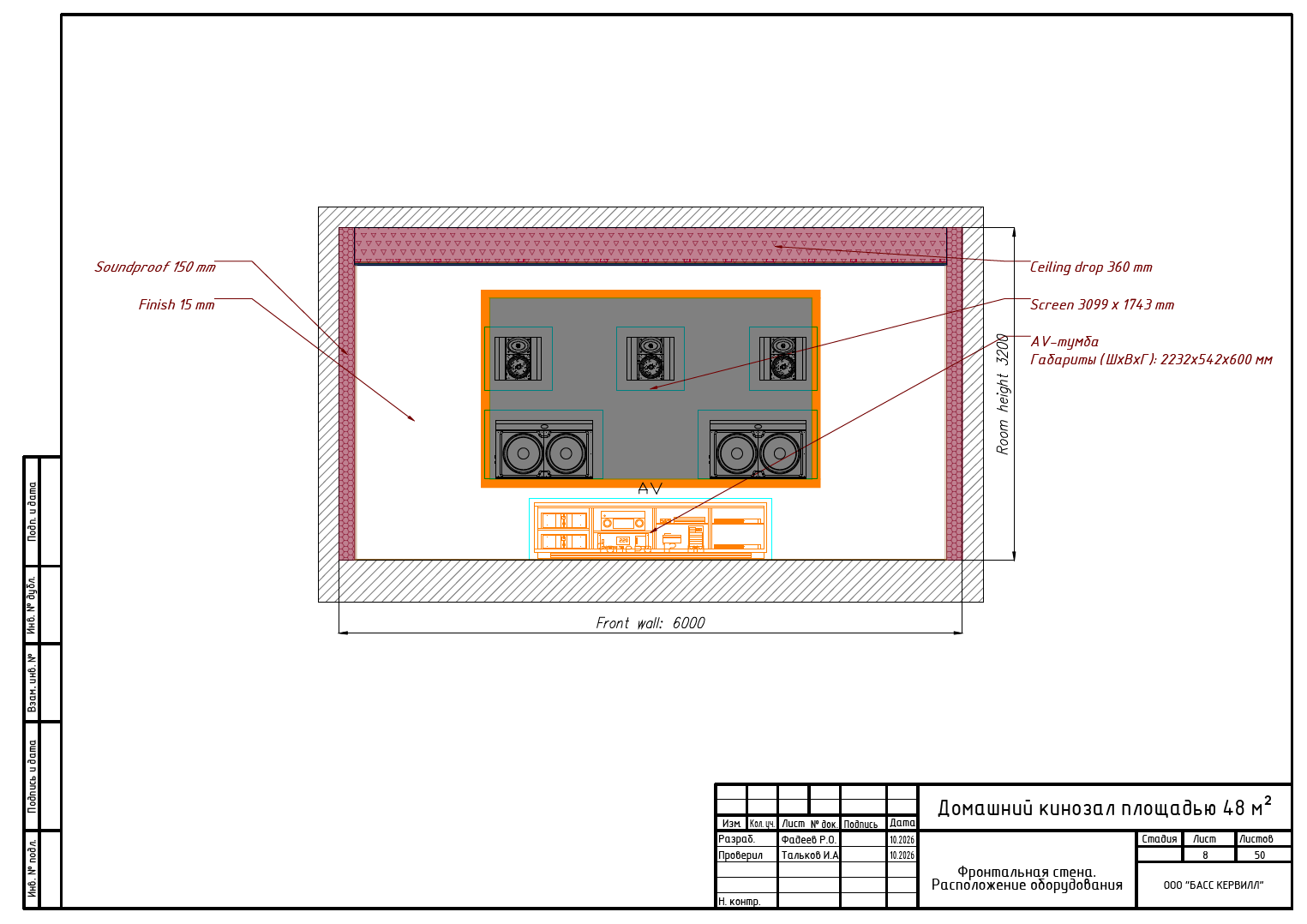

Лист 8

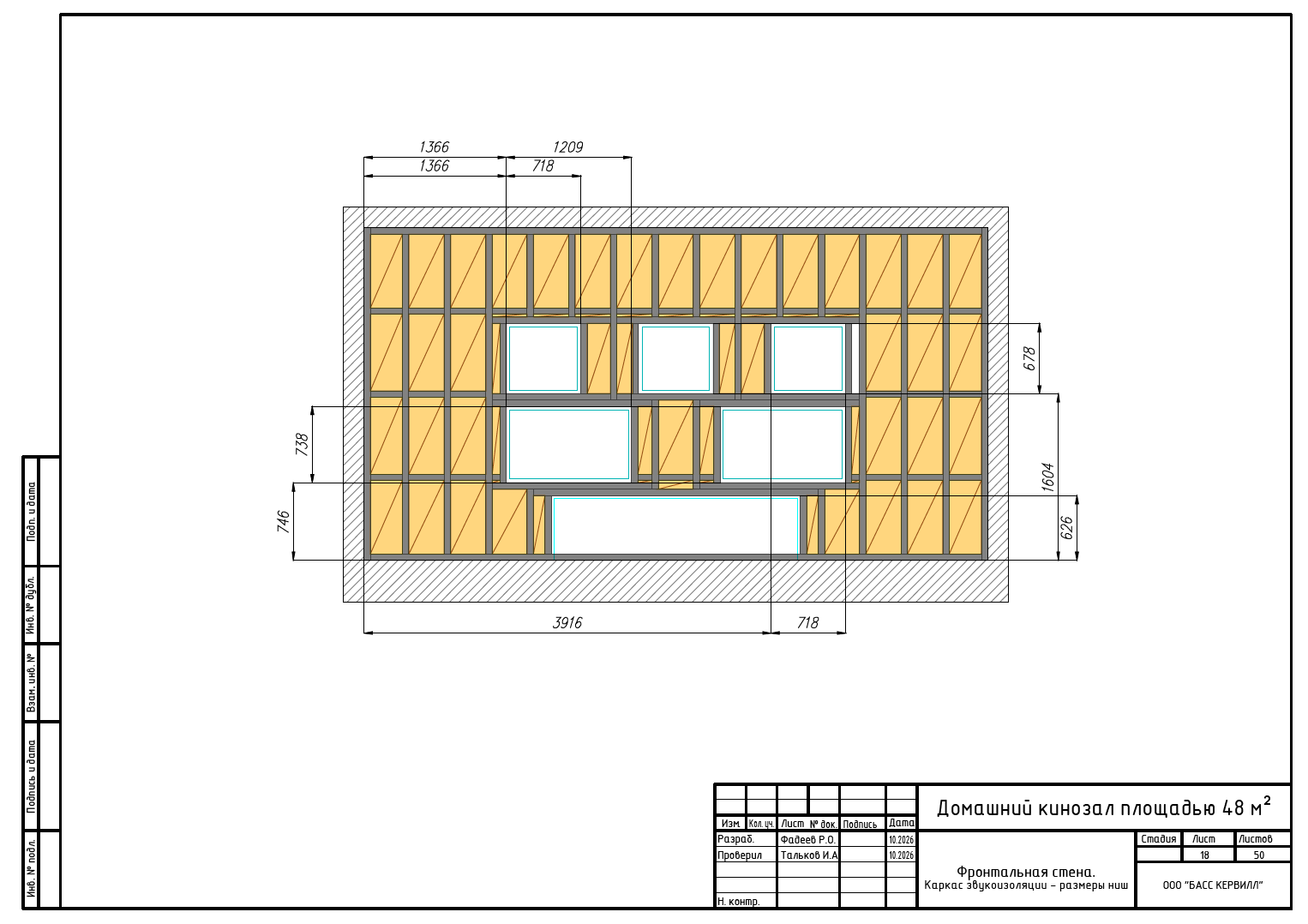

Лист 18
Лист 30

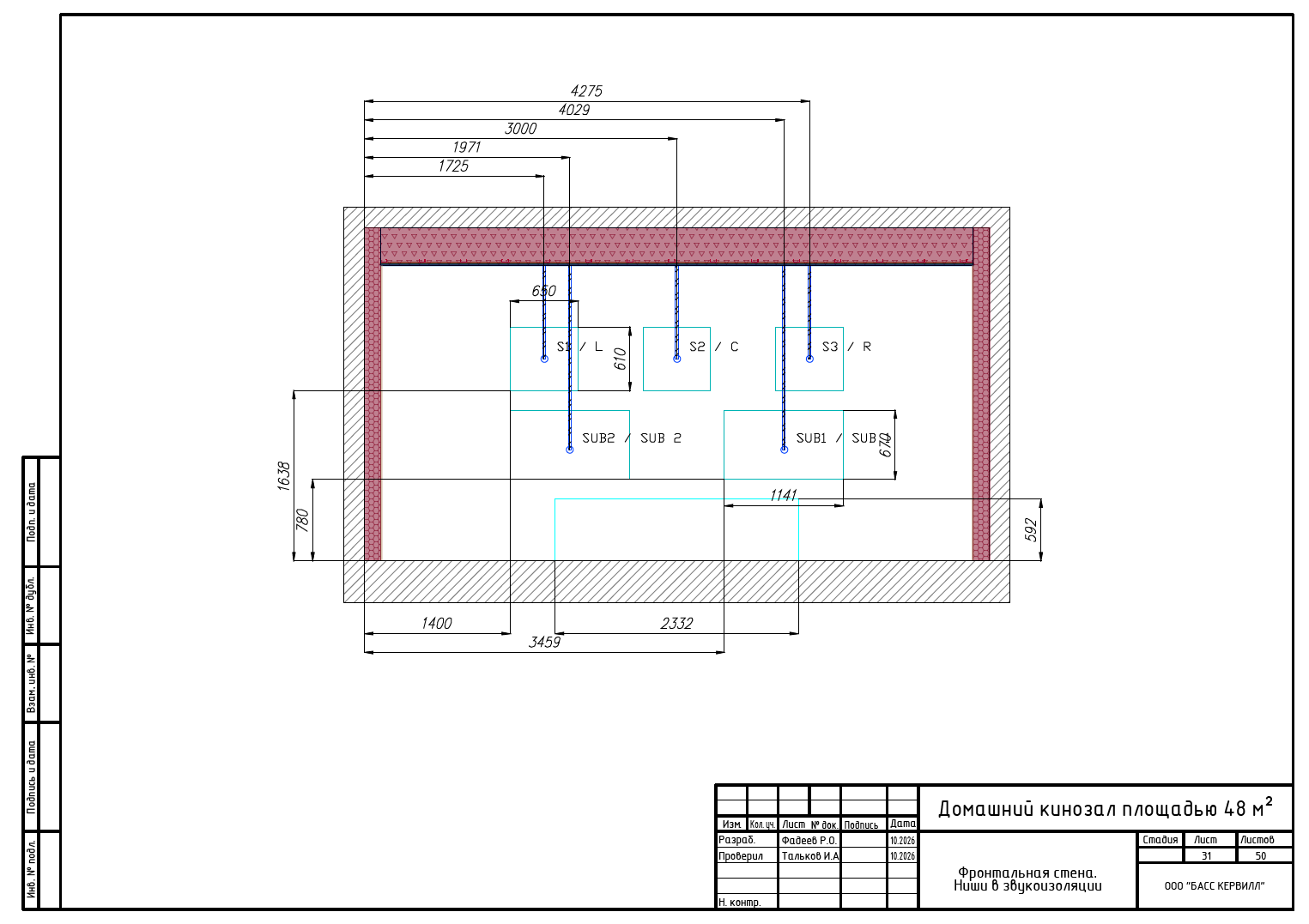

Лист 31
Лист 48
Для кого
Проект нужен до начала стройки
ЗАКАЗЧИКАМ
Вы контролируете стройку, а не гадаете
У строителей и электриков на руках одни и те же чертежи. Можно сравнить смету с ведомостью, проверить работу по листам и не платить за переделки. Проект работает с любой бригадой — не только с нашей.
АРХИТЕКТОРАМ И ДИЗАЙНЕРАМ
Кинозал закрыт отдельным разделом
Вы получаете готовый раздел по кинозалу, который встраивается в ваш проект: вводные коммуникации, нагрузки, точки для вентиляции, габариты ниш и подиума. Можно вести объект вместе с нами.
Как работаем
7 дней от обмера до готового комплекта
День 1
Бриф и обмер
Обсуждаем задачу, бюджет, оборудование. Выезжаем на объект и снимаем размеры.
День 2
Конфигурация
Утверждаем формат звука, экран, проектор, количество и ряды кресел.
Дни 3–5
Проектирование
Готовим все 50 листов и проверяем узлы вручную.
День 6
Проверка
Сверяем привязки, ведомости и спецификацию между собой.
День 7
Передача
Отдаём комплект в PDF для печати и исходники для проектировщиков.
Стоимость
Сколько стоит проект кинозала
Рабочий проект кинозала
от 150 000 ₽
Итоговая цена зависит от площади, количества рядов и сложности звукоизоляции.
- 50 листов рабочей документации
- Звукоизоляция стен и потолка с узлами и нишами
- Кабельные трассы и силовые линии
- Ведомости материалов и спецификация оборудования
- Срок — 7 рабочих дней
Дополнительно
Акустический проект
+150 000 ₽
Расчёт акустики помещения: отражения, поглощение, диффузия, акустическая отделка. Выполняет наш партнёр-акустик, срок — около месяца. Рекомендуем для залов, где важен референсный звук.

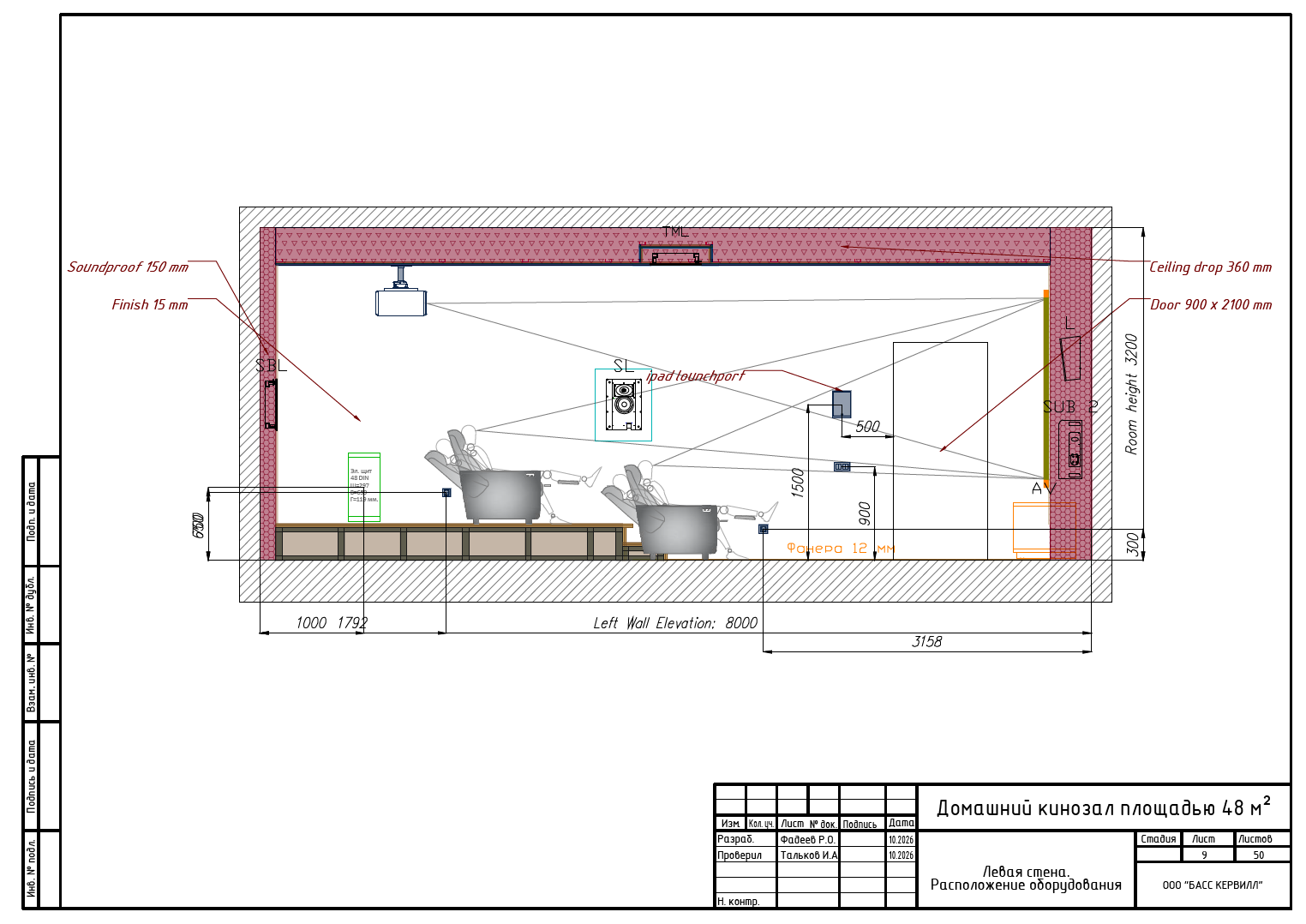

Лист 9 · развёртка левой стены
Пример проекта
Кинозал 48 м²: два ряда, Dolby Atmos
Помещение 6 × 8 м, высота 3,2 м. Экран 3,1 м, восемь кресел в два ряда, второй ряд на подиуме 350 мм. Звукоизоляция 150 мм по стенам и потолку.
50листов
111 м²звукоизоляции
8 креселв два ряда
7.2.2акустическая схема
Вопросы
Частые вопросы о проекте кинозала
Сколько стоит проект домашнего кинотеатра?
Рабочий проект кинозала — от 150 000 ₽. Цена зависит от площади, количества рядов и сложности звукоизоляции. Акустический проект заказывается отдельно — от 150 000 ₽.
Можно ли строить по проекту с другой бригадой?
Да. Проект не привязан к нашей монтажной команде: по нему может работать любая бригада строителей, электриков и монтажников.
Чем рабочий проект отличается от акустического?
Рабочий проект отвечает на вопрос «как построить»: каркас, ниши, кабели, подиум, материалы. Акустический — «как будет звучать»: расчёт отражений и акустической отделки. Для большинства залов достаточно рабочего проекта, для референсных — нужны оба.
Что нужно от меня для старта?
План помещения или возможность обмера, высота потолков, расположение двери и окон, пожелания по экрану и количеству мест. Если оборудование уже выбрано — список моделей.
В каком виде я получу проект?
PDF, готовый к печати, исходные чертежи для вашего проектировщика и ведомости в Excel для закупки.
Когда нужно заказывать проект?
До начала черновых работ: звукоизоляция, подиум и кабельные трассы закладываются на стадии стройки. После отделки исправлять ошибки в разы дороже.
Заявка
Посмотрите проект кинозала целиком, прежде чем заказывать
Оставьте заявку — пришлём пример комплекта и рассчитаем стоимость под ваше помещение.
